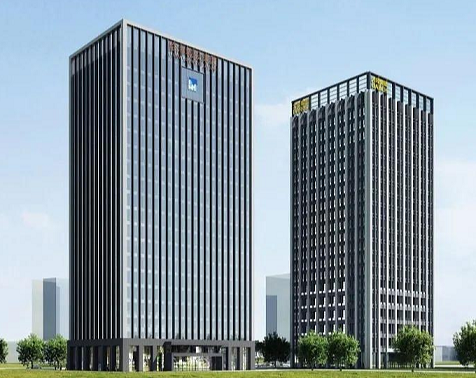

地上主樓為十九層，建設內容包括主體建筑、裝飾、安裝、電梯、及給排水、配電、亮化、智能、通信、充電樁等工程，電梯、食堂設備等購置。

臨海市交投大廈能耗監測工項目：

一、系統構成：

本系統分為系統主控層，通訊管理層、現場控制層三部分。

系統主控層設備：系統服務器、監控主機、顯示器、主站系統成套柜、操作系統、應用軟件、操作臺、A4黑白激光打印機、網絡交換機等。

通訊管理層設備：在各變電所和樓層配電箱表計集中處安裝通訊管理機，向上通過光纖或以太網連接至系統主站。

二、現場控制層設備：現在測控層主要由多功能電力儀表組成。電能表、水表、燃?xì)獗淼缺碛?jì)通過RS485通訊接口向上與就近管理通訊機相連。各個樓層在樓層中央設置一個通訊管理機，將各樓層的儀表接入。

三、系統功能：

通過自動采集方式采集的數據包括建筑分項能耗數據和分類能耗數據，由自動計量裝置實時采集，通過自動傳輸方式實時傳輸至控制中心。

該系統主要功能包括數據采集、數據處理、能耗管理與數據報表、數據報表與打印、歷史記錄與趨勢分析、事件與報警、監視與控制操作功能、人機操作界面、系統安全、電能質量分析、故障分析與設備維護管理、系統自診斷功能等。

四、電量采用分項計量：

1、照明插座用電：室內照明與插座，公共區域照明和應急照明，室外景觀照明。

2、空調用電：風冷熱泵，空調末端。

3、動力用電：電梯，水泵，非空調區域的通排風設備。

4、特殊用電：弱電機房及其他特殊用電。

DT(S)SD2596型三相多功能電能表,采用高清晰段式LCD 顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可通過RS485 通訊接口與上位機實際數據交換，實現對電表遠程抄表、遠程控制拉合閘功能，遠程預付費充值功能，極大地方便了用電自動化管理。

1、電能計量及電參數測量:

可實現三相有功，無功電能的正、反向計量功能，且具有功率方向指示功能，并可測量三相電壓、電流、有功功率、無功功率、功率因素等電測參數。電能按總、尖、峰、平、谷分別累計和存儲 。

電能數據凍結功能(默認凍結時間 為每月末24時),表內可存儲上個月的電量凍結數據；所有存儲數據斷電后不丟失，并能保持10年以上。

2、時鐘及時段費率控制功能:

● 時鐘誤差在0.5s/ 天以內，具有日歷、計量和閏年自動切換功能。

●可編程設置一年二個時區，二個時段表，12個日時段數及尖、峰、平、谷4種費率，時段最小間隔為30分鐘。

3、顯示和輸出功能

●具有數據輪顯和數據鍵顯功能，可通過面板上的翻頁按鍵查 詢所有顯示項。可設置為輪顯模式，輪顯時間默認為4s。

●有功電能脈沖輸出，用于校表、遠程電能采集。

●無源光電隔離型輸出端口，脈沖寬度：80ms±20ms。

●通信接口： RS485

●通信協議： DL/T645-2007

●通信速率： DL/T645-2007    2400bps     (默認)偶校驗；

MODBUS-RTU     9600bps(默認)偶校驗； 4800bps,2400bps 等可選。

4、編程功能

●通過編程鍵可設置限流值，當電流超過設定值，會拉閘60秒后恢復到設定值之內自動合閘；當電流還超過設定值，繼續拉閘。

●通過編程鍵可設置過壓值，當電壓超過設定值會拉閘；當電 壓恢復到設定值之內自動合閘。

5、抄表和電能管理功能

●通過RS485組成有線或無線網絡進行遠程自動抄表，遠程售電、遠程拉合閘等功能，實現電量智能化管理。

6、顯示說明

顯示模式設置為循環模式時，循環顯示時間、日期、 總、尖、峰、平、谷電量 (注：不帶分時復費率電能計量功能的電能表，只顯示總電量),循環顯示時間默認為4s。
